Fender Mustang
Arreglo y limpieza de esta belleza de Fender Mustang, propiedad de mi amigo Sergi.
Además de una buena limpieza y ajuste general de altura de cuerdas y pastillas, quitaje... el mayor problema lo tiene con los selectrores de las pastillas. La configuración original es la siguiente:

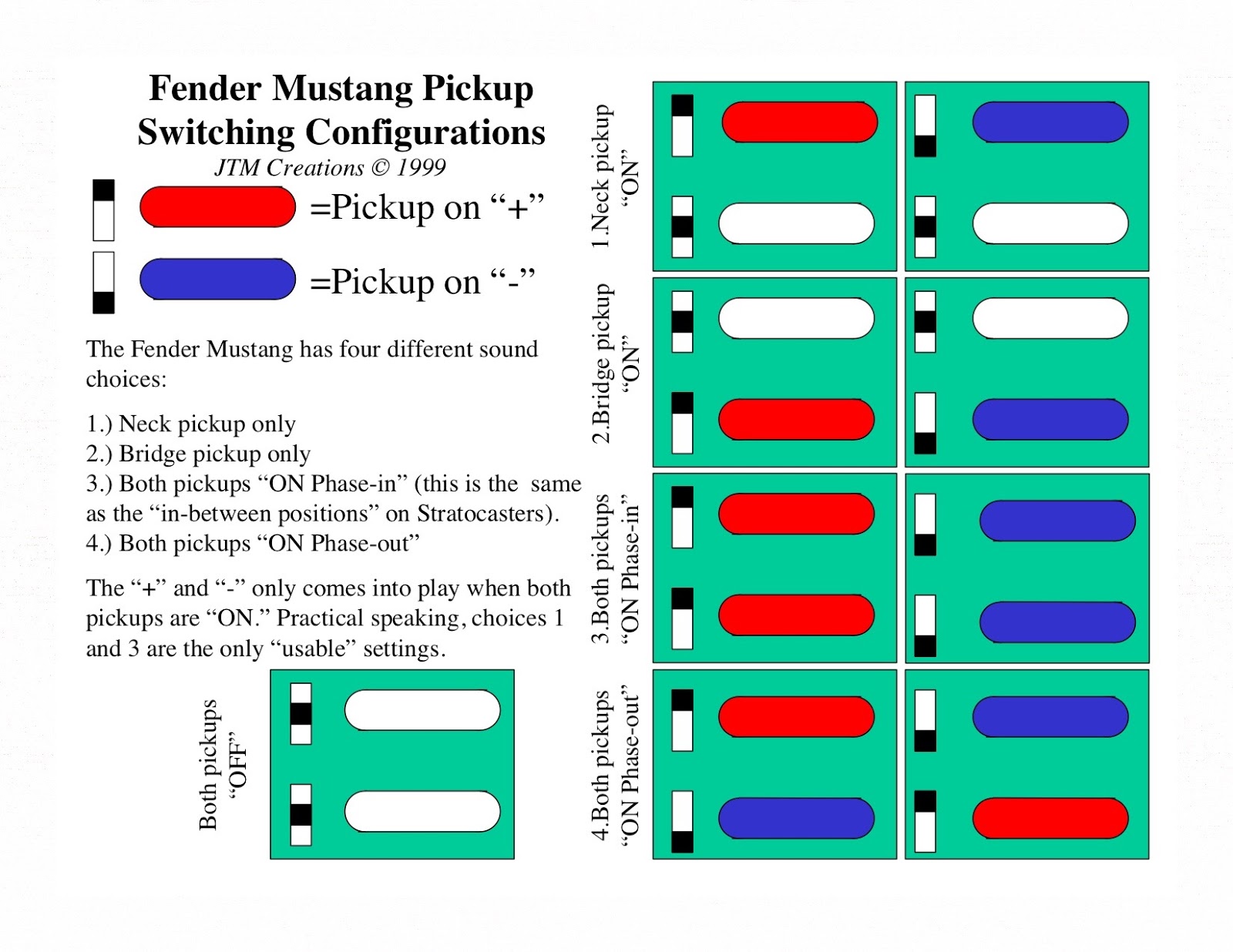

Cada selector actúa sobre una de las pastillas, pudiendo alternar entre fase positiva o negativa pero dejando una posición intermedia que la desconecta totalmente. Esto es un problema, ya para cambiar la fase siempre hay que pasar por una posición intermedia sin sonido y frecuentemente se puede cambiar la posición por accidente, al estar los selectores muy cerca de donde se rasgan las cuerdas, perdiendo el sonido en el momento menos indicado...
Por tanto, la solución será doble. Por un lado cambiaré el funcionamiento de los conmutadores para que uno de ellos actúe como un selector de pastilla de tres posiciones clásico (graves-graves+agudos-agudos), y el otro conmutará la pastilla humbucker de agudos en tres configuraciones:
-Single coil, sólo se activa una parte de la pastilla.
-Serie.
-Paralelo.
Con esto se consigue ajustar el funcionamiento al gusto del propietario y aumentar la gama de sonidos que se pueden obtener, ya que la pastilla de agudos puede actuar como otra single coil o cambiar la manera en la que las dos pastillas internas de la humbucker intereactúan (serie o paralelo), cambiando su respuesta y tono notablemente. Una humbucker no es otra cosa que dos single coil juntas, dos resistencias que pueden cablearse en serie o paralelo. El abanico de sonidos en esta configuración es extraordinario.
Así es como pueden funcionar las dos partes internas de la humbucker (parte superior de la foto):
R=cable rojo +
N=cable negro -
A=cable azul +
B=cable blanco -
Cada una de las pastillas internas tiene un polo positivo y negativo, y esta sería la manera correcta de cablearlas en cada modo. Sin embargo esto es lo que nos encontramos:
La humbucker está mal cableada, ya que las polaridades están completamente al revés. La single coil igual, lo que tendrá que ser corregido en el nuevo cableado.
Hay mucha información en internet sobre diferentes configuraciones de los selectores de la Mustang, alguna contradictoria, y ninguna que yo haya encontrado que se refiera a la modificación presente conservando los mismos selectores de 3 posiciones. Tras mucho cavilar, esta es la solución propuesta:

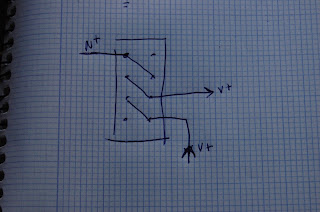

Selector de pastilla, que será el más cercano al mástil. El cable superior es el de la pastilla de graves, el inferior el de la de agudos y el central la salida hacia el jack, pudiendo seleccionar las tres posiciones (graves-graves+agudos-agudos).
El otro selector es un poco más complicado, y me lleva un par de días dar con la configuración correcta:
Cada pastilla interna (single coil) de la humbucker se denomina N (north) o S (south). Relacionándolo con la tabla de colores anterior, así es como le correspondería a cada pastilla con su polaridad correcta y las tres posibles configuraciones antes mencionadas:
-Single coil: -> N(+) N(-) ->
-Serie: -> N(+) N(-) -> S(+) S(-)->
-Paralelo: -> N(+)S(+) - N(-)S(-) ->
Con todo este follón medianamente claro y muy bien apuntado, me pongo manos a la obra. Lo primero, limpieza y ajuste.
Se ajusta la altura de las cuerdas y pastillas para un funcionamiento óptimo sin que existan diferencias de volumen entre ellas.
En cuanto al cableado, lo primero será deshacernos de la pegajosa cinta aislante que tapa las conexiones, que será reemplazada más tarde por tubo termoretráctil.

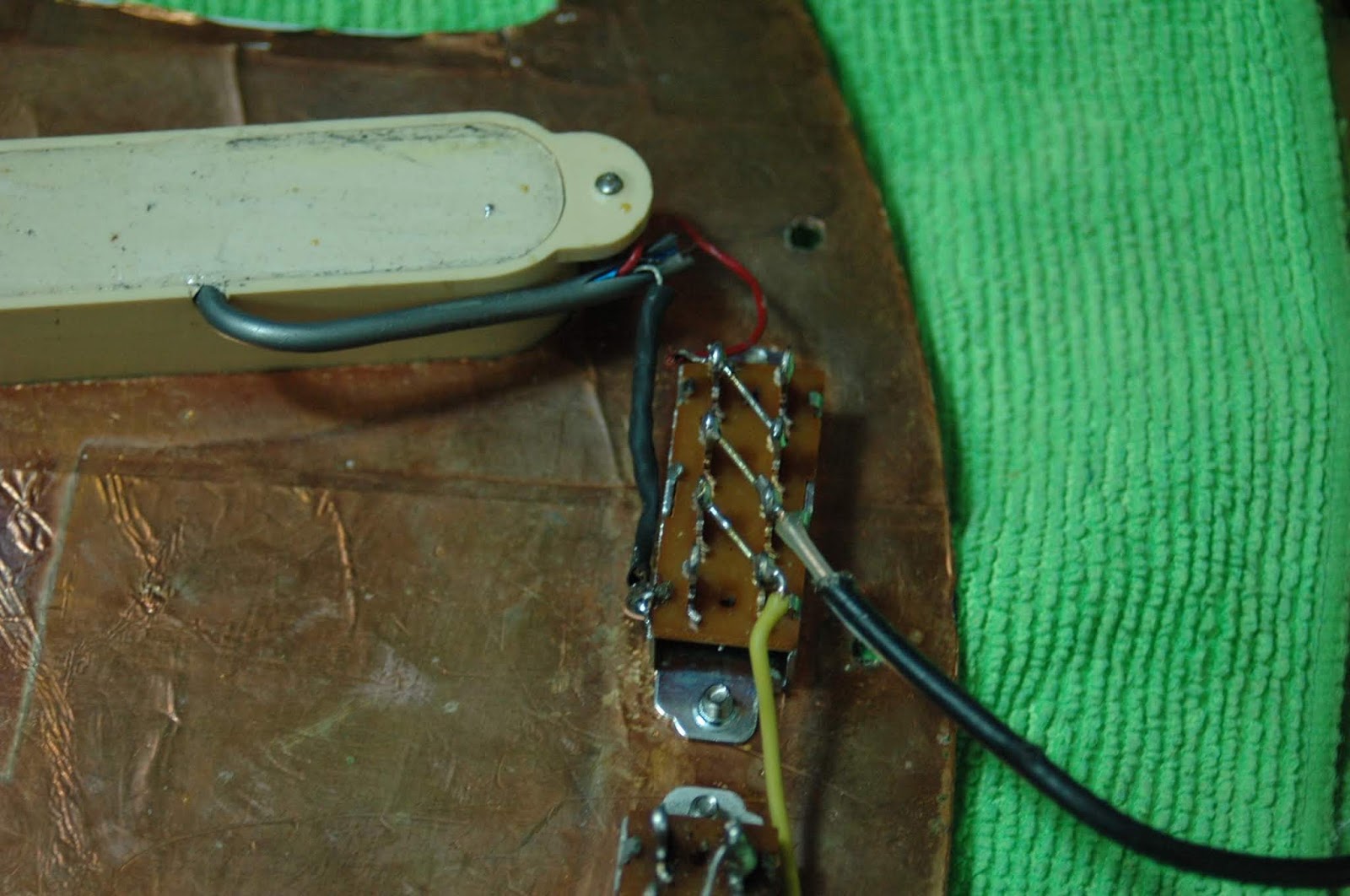

La configuración inicial de los selectores está cableada con la polaridad invertida y mucha cinta aislante...
Tras las nuevas soldaduras se comprueba que todo funciona como había sido planeado. Una vez ajustada y quintada, diapasón limpio y rehidratado, trastes, tornillos y demás metal pulido... El resultado es una guitarra que se toca de lujo y con una versatilidad de sonido increible.
¡¡A disfrutar!!
