Tonynator
Hoy toca documentar el pedal de encargo Tonynator, un clónico del Okko Dominator. Hecho por encargo para Balty Albiol del grupo KLS:
Es un pedal con mucho juego de ecualización y con toneladas de distorsión y sustain, modificado para poder tener un ajuste más fino del Midrange, que en original se limita a un selector de dos posiciones y que en éste es reemplazado por un potenciometro de ajuste más fino.
Además, es la primera vez que utilizo un grabado electrolítico para el diseño, en el que grabo en el aluminio de la caja todas las letras para posteriormente pintar y lijar, quedando un acabado mucho más serio!
El primer paso es el diseño de la placa y su manufactura. Se trata de una placa a dos caras, en la que las pistas y los componentes se encuentran en ambas para aprovechar el espacio al máximo, lo que conlleva ser mucho más preciso para que todo cuadre. El proceso de crear la placa con ácido también es algo más delicado ya que las dos caras se "queman" a la vez, y hay que tener mucho cuidado de que todas las pistas estén claras y sin puentes indeseados.
Una vez acabada, toca soldar todos los componentes y zócalos correctamente.
Es una pena, pero no conservo fotos del proceso de "etching" o grabado electrolítico. De manera muy similar a como se crea la placa a base de disolver las partes no deseadas en ácido, aquí se utiliza corriente eléctrica y un electrolito (agua con sal) para grabar las letras en el metal, tapando las partes que no queremos que se vean afectadas.
Posteriormente las letras se pintan con spray y se lija para eliminar el exceso, quedando la pintura en los huecos anteriormente realizados, lo que le da al acabado un aspecto mucho más profesional.

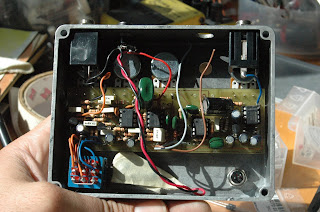

Finalmente, el montaje de todos los componentes en la caja. Como se indica en la foto, se puede reemplazar el condensador de 220nF del filtro de entrada por otro superior para poder obtener más frecuencias bajas, a gusto del consumidor.
En las pruebas el pedal suena de lujo, con un sustain casi infinito y un grano redondo y agresivo, especial para la mandanga KLS!!
