Pedal AC Booster

¡Buenos días!

Hoy llega a taller este pedal de guitarra, al parecer un clónico del Xotic AC Booster de manufactura casera. Cuenta con cuatro controles: volumen, gain, treble y bass, y es fácil hacerse una idea de la función de cada uno.

En principio se enciende pero no suena nada, por lo que será necesario abrirlo para revisar y encontrar el fallo en cuestión...

¡Vamos!

Una vez dentro, es cuestión de repasar a los sospechosos habituales en busca del culpable. Las conexiones y cableado parecen correctas, no hay nada desoldado ni suelto y la alimentación llega sin problemas, por lo que se debe de tratar de algún componente de la placa.

Como se aprecia, se ha usado una placa pre-perforada, para prototipos, ya que así se ahorra el tener que hacer un diseño a medida y el tiempo y traajo que conlleva. Sin embargo, el tamaño es mayor y el hueco para los componentes algo justo.

En la tapa vienen anotados los valores de los potenciómetros:

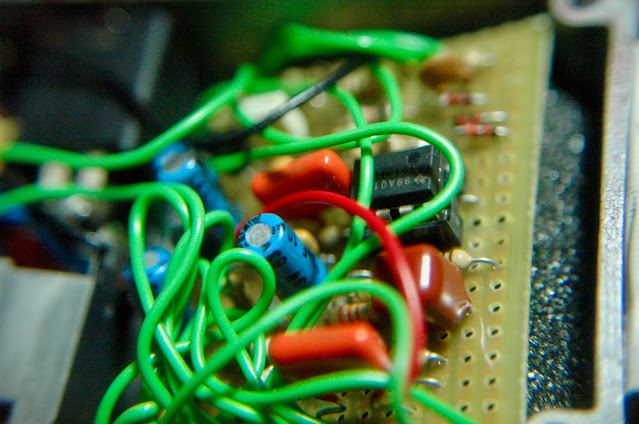

Entre el amasijo de cable verde, se intuye uno de los potenciales culpables, el doble operacional. Es el chip negro de ocho patillas que se ve en el centro de la imagen y que se aloja en un soporte. A veces se mueve y no hace buen contacto, siendo tan simple como recolocarlo adecuadamente, aunque este no es el caso...

Lamentablemente, se comprueba que el operacional ha dejado de funcionar, y la única solución es cambiarlo por otro equivalente. Por suerte, tengo unos cuantos compatibles a mano.

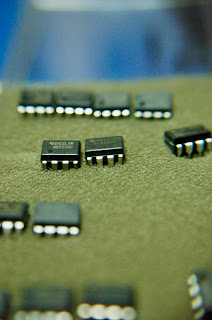

Familia del clásico 4558, hay multitud de reemplazos equivalentes, cada uno con su carácter: 4558D, NE5522, TL072...

Selecciono el adecuado y compruebo con el generador de ondas que el pedal recibe el sonido y el operacional lo procesa adecuadamente, teniendo sonido de salida otra vez.

¡Éxito!

Una vez tomo montado de nuevo, compruebo con la guitarra que el sonido es el adecuado y que todo funciona como debe. La verdad es que es un pedal muy versátil y la opción de la ecualización de graves y agudos proporciona una paleta interesante de sonidos.
